WYJ-線性大功率直流穩壓穩流電源為三相輸入，大功率直流穩壓穩流電源可供電容器、繼電器、電阻器等元器件作老練、測試使用，也可作為熱敏電阻、電機等電子元件實驗測試使用。目前，許多家知名電容器制造廠，電阻器廠等電子元件生產單位及科學院校等研發單位，都采用本系列電源，均獲甚高評價。
◆規格范圍: 近300種規格，輸出電壓0-1000V、輸出電流0-1000A、輸出功率0-100kW之內任選；
◆恒壓恒流: 電壓電流值從零至額定值連續可調，恒壓恒流自動轉換；
◆過壓保護: 電壓保護值0－110%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護；
◆短路保護: 允許短路或短路開機，高壓電源不允許直接短路；
◆過載保護: 電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護；
◆短路報警: 當輸出短路時，電源聲光報警（選配）；
◆輸出顯示: 電壓、電流同時LED數碼管顯示(選配）；

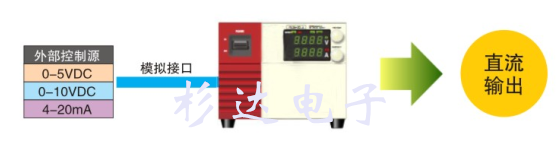

◆模擬信號接口：用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流（選配）。
?
?
?
?
|
輸入電壓
|
AC380V±10% ，3φ
|
|
輸入頻率
|
50Hz/60Hz±5%
|
|
輸出電壓
|
恒壓值范圍：0-V額定值,連續可調
|
|
輸出電流
|
恒流值范圍：0-A額定值,連續可調
|
|
工作方式
|
穩壓穩流狀態自動切換
|
|
恒壓指示
|
CV，綠色LED燈指示
|
|
恒流指示
|
CC，紅色LED燈指示
|
|
穩壓精度
|
源效應：≤0.1%額定值
|
|
時漂：≤0.3%額定值
|
|
|
溫漂：≤0.04%額定值/℃
|
|
|
負載效應：≤0.3%
|
|
|
穩流精度
|
源效應：≤0.1%額定值
|
|
時漂：≤1%額定值
|
|
|
溫漂：≤0.04%額定值/℃
|
|
|
負載效應：≤0.3%額定值
|
|
|
輸出紋波
|
穩壓時：≤0.1%額定值+10mV；
|
|
穩流時：≤0.2%額定值+10mA
|
|
|
時飄
|
≤0.3%額定值
|
|
溫飄
|
≤0.04%額定值/℃
|
|
電壓/流設定
|
十圈電位器（標配）
|
|
顯示方式
|
電壓電流表LED數碼管顯示（標配）；
|
|
電壓表為3位半或4位半LED數碼管顯示；
|
|
|
電流表為3位半或4位半LED數碼管顯示。
|
|
|
顯示分辨率
|
電壓表0.1V，電流表0.1A???（不同規格電源顯示精度可能不一樣）
|
|
LED：電壓表0.1-1V 電流表0.01-1A(注：不同規格電源顯示精度可能不一樣)
|
|
|
顯示誤差
|
≤±1%±1個字（計量范圍5%~50%額定值）
|
|
≤±0.5%±1個字（計量范圍50%~100%額定值）
|
|
|
過壓保護
|
十圈電位器預設過壓保護值
|
|
輸出極性
|
正極(+) / 負極(-)
|
|
智能化控制功能
|
外控：由機器外部輸入模擬信號控制電壓電流的輸出，如外部輸入的標準0-5V、10V、4-20mA信號。（選配）
|
|
短路保護
|
允許短路，不允許高壓直接短路
|
|
保護方式
|
過壓、過流、過溫、缺相自動保護
|
|
轉換效率
|
≥90%
|
|
冷卻系統
|
風扇強制制冷
|
|
工作方式
|
長期滿負荷連續工作
|
|
絕緣電阻
|
≥20MΩ
|
|
耐壓強度
|
1500V?60S
|
|
環境條件
|
溫度-20℃-+45℃ 濕度≤80%
|
?
?
?
??
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
?
?
【注釋1】以上機器尺寸為寬×深×高mm。
【注釋2】輸出電壓及電流可根據要求定做。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◆鋁箔、導針化成、腐蝕，鉭電解賦能（實驗室用）、電解電容器老練；
◆直流電機檢測、老化；電動車電機檢測、老化；
◆電阻器、繼電器、斷路器、電動工具、直流音響、馬達等電子器件檢測、老化，例行試驗；
◆汽車電容的老化測試；
◆整機老化測試、逆變器的老化測試；
◆各種燈絲、鎢絲、鉭絲老化測試；
◆各種直流加速器、回旋加速器供電；
◆其它一切需要使用直流電源的場合。
